Schéma de principe de la distribution haute tension - HTA

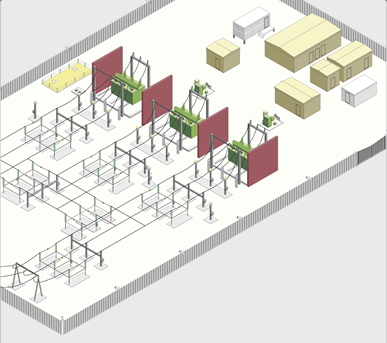

Les réseaux de distribution ont comme point de départ les postes sources. Ils comportent des transformateurs HTB/HTA à partir desquels la HTB est distribuée en triphasé sans neutre et entre 5 et 33 kV (souvent 20kV). Les transformateurs HTB/HTA peuvent être couplés. |  |
En aval des transformateurs, la partie HTA est constituée de cellules « arrivée », « couplage » et « départ ».
A partir de ces départs, on réalise des schémas :
en « Antenne » ou « Simple dérivation»,
en « Boucle » ou « Coupure d'Artère »,
en « Double dérivation »,
selon les besoins de continuité de service et de contraintes de coût.

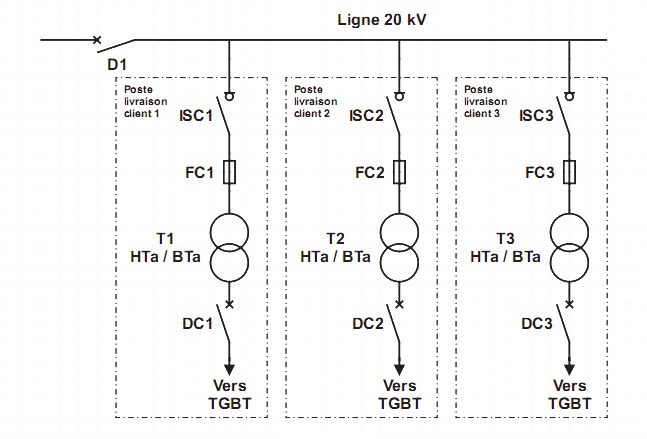

Distribution en «Antenne» ou «Simple dérivation»
 | Il est principalement utilisé dans les zones rurales, en réseau aérien. |
En cas de défaut sur un tronçon de câble ou dans un poste, les utilisateurs sont privés d'alimentation le temps de la réparation.

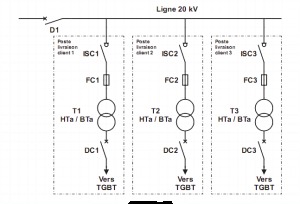

Simulation :

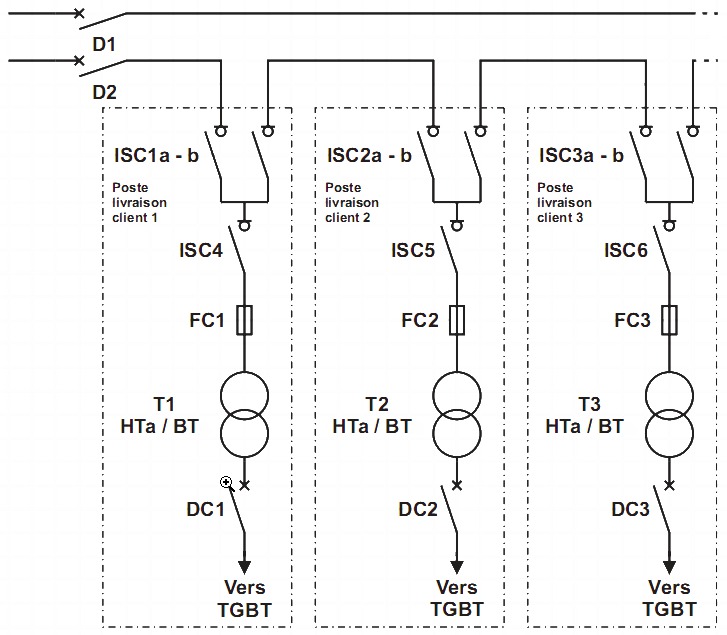

Distribution en «Coupure d'artère» ou en «Boucle»
Distribution en «Coupure d'artère» ou en «Boucle»
 | Il est utilisé en zone urbaine. |
En cas de défaut sur un tronçon de câble ou dans un poste, on isole le tronçon en défaut par l'ouverture des 2 appareils de protection ou de sectionnement qui l'encadrent et on ré-alimente la boucle en refermant le disjoncteur.
Simulation :

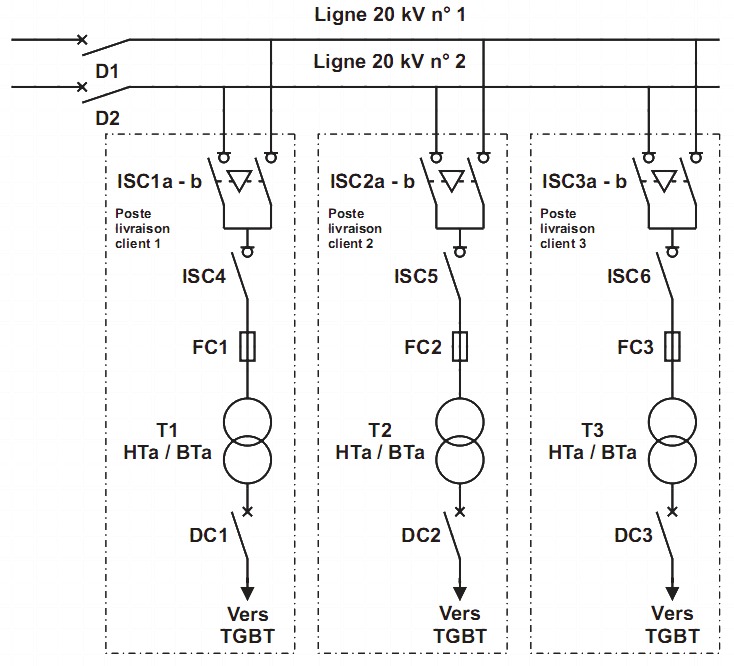

Distribution en « Double dérivation »
 | Il est utilisé pour assurer une continuité de service optimale. |
En cas de défaut sur l'une des lignes, l'alimentation de l'abonné est permutée sur la seconde.
Les deux arrivées sont différentes mais peuvent être issues du même poste source.
On ne peut se connecter sur les deux arrivées en même temps grâce au verrouillage mécanique présents entre A1 & A2.
Il est possible que la seconde arrivée (ou la troisième) soit un groupe électrogène (diesel, gaz, autre).
